Опрыскиватель прицепной ОП-2500-18

Опрыскиватель выполнен в виде одноосного полуприцепа, агрегатируемого с трактором тягового класса не ниже 1,4 кН.

Предназначен для обработки полевых культур пестицидами, а также для внесения жидких комплексных и других минеральных удобрений путем поверхностного опрыскивания.

Опрыскиватель может работать со всеми пестицидами, разрешенными к применению в сельском хозяйстве, в виде растворов, эмульсий и суспензий..

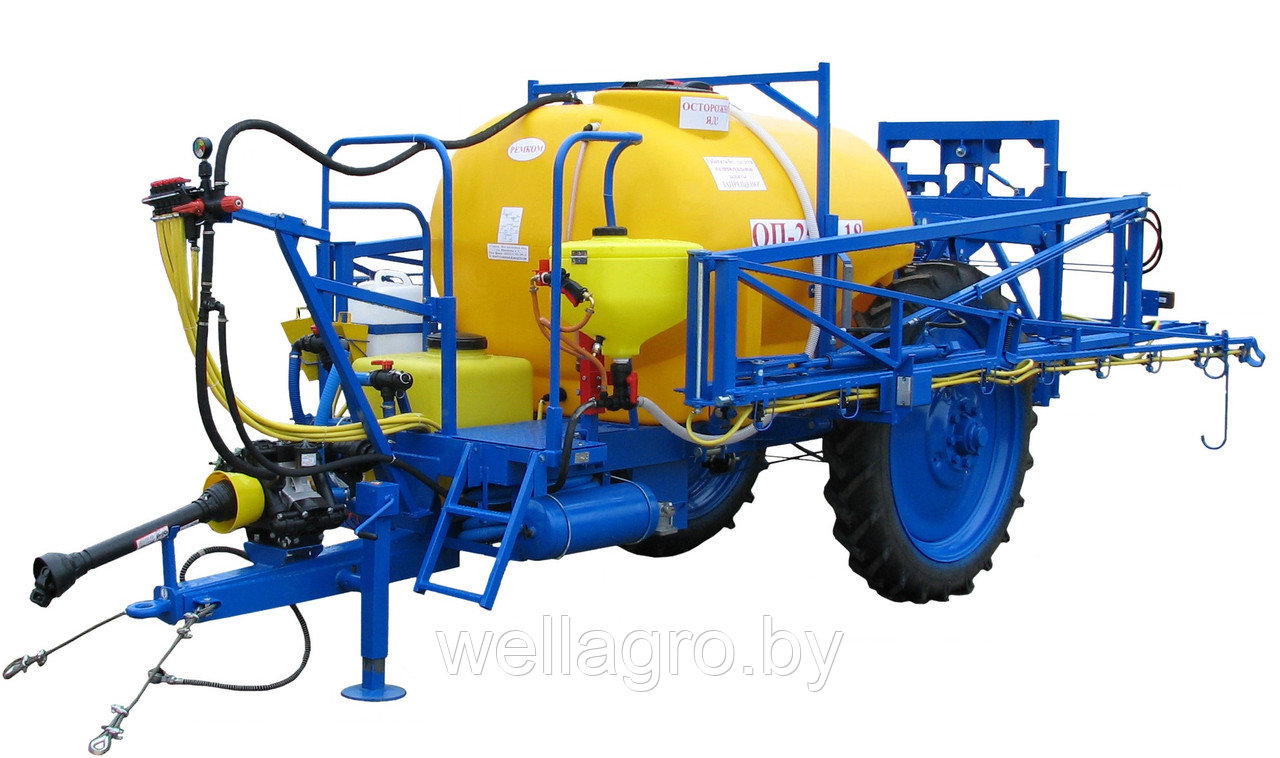

Рис. 1 .Опрыскиватель ОП-2500-18. Общий вид.

1 – бак основной; 2 – бак дополнительный; 3 – бачок для мытья рук; 4 – фильтр линии всасывания; 5 – насос; 6 – карданный вал; 7 – блок управления; 8 – пружинный отбойник; 9 – миксер;   10 – уровнемер; 11 – колесо; 12 – механизм подъема штанги; 13 – штанга; 14 - узел распыла; 15 -  рукав заправочный; 16 –  ресивер тормозной системы; 17 – лестница;   18 – домкрат парковочный; 19 –  крышка бака; 20, 21 – трехходовые краны управления забором жидкости; 22 – опора штанги; 23 – разрывные гидромуфты; 24 – пневмопровод; 25 – трос страховочный.

Насос опрыскивателя

                                                                                                                          Рис. 2. Насос D 163. Общий вид.

                                                              1 – кронштейн крепления; 2 – демпферная камера; 3 - масляная емкость; 4 – фитинг линии нагнетания.

Техническая характеристика опрыскивателя

Преимущества:

• высокая точность дозирования и рапределения пестицидов;
• насос мембранно-поршневого типа Д-163 (Imovilli Pompe, Италия);
• три типоразмера распылителей серии СТ для различных видов пестицидов и жидких минеральных удобрения;
• бесступенчатая регулировка колеи;
• размер колес 9,5х42”;
• штанга на пневмоопорах;
• встроенная система самозаправки оснащена рукавом длиной 10 м с заборным фильтром и обратным клапаном;
• противооткатные упоры;
• поворотное дышло;
• домкрат парковочный;
• бачок для мытья рук;
• система слива остатков рабочей жидкости из емкости, управляемой с рабочей площадки опрыскивателя;
• бортовая светосигнализация
• миксер 30 л
• дополнительный бак для промывки системы емкостью 120 л

Дополнительные опции:

• тормозная система барабанного типа с пневматическим приводом;
• стояночный тормоз;
• GPS-навигатор "Matrix-570G" или "Matrix-430" (TeeJet, США)
